دوربین های مدار بسته مخفی

استفاده از دوربین های مخفی همیشه دارای کاربردهای خاص خود بوده است. به همین دلیل انواع متفاوتی از این دوربین ها برای کاربردهای متفاوت طراحی و ساخته شده اند. در این مقاله سعی شده است انواع نسبتا رایج از این دوربین ها معرفی شوند.

دروبین های مخفی با هدف مشاهده مکان بصورت غیر محسوس طراحی میشوند. با توجه به این هدف طراحان دوربین های مداربسته از روش های متفاوتی برای مخفی کردن دوربین استفاده کرده اند. توجه داشته باشید که بیشتر دوربین های مخفی دارای کیفیت تصویری ضعیف یا متوسط هستند پس در صورتی که امکان استفاده از سیستم مداربسته عادی برای شما وجود دارد بهتر است از این سیستم استفاده شود.

دوربین مداربسته باکس

اصطلاح باکس (Box) به معنای جعبه است. دوربین های باکس دوربین هایی با بدنه معمولا مستطیلی شکل و پلاستیکی هستند.

کاربرد دوربین های باکس

با توجه به امکان لنز خارجی برای دوربین های باکس و کیفیت تصویر مناسبتره انها این دوربین ها معمولا در کابردهای تخصصی تر از دوربین مداربسته مورد استفاده قرار می گیرند. ولی عمومی ترین کاربرد این دوربین ها برای زمانهایی است که نیاز به گرفتن تصویر در زاویه خیلی بسته باشد.

دید در شب دوربین های باکس

دوربین های باکس به طور عمومی فاقد دید در شب IR هستند. اما این دوربین های تصویر خیلی مناسبتری از محیط در نور کم به شما خواهند داد که استفاده از آنها را در محیطهای کم نور بسیار مناسب می کند.

زاویه دید دوربین های باکس

دوربین های باکس می توانند مهز به لنزهای متفاوتی باشند و این بزرگترین مزیت انهاست. به ویژه زمانی که شما به لنزی غیر متعارف نیاز دارید استفاده از دوربین های باکس به شدت توصیه می گردد.

کابل تصویر دوربین مداربسته

کابل تصویر دوربین مداربسته از شاخه کابلهای کواکسیال است که به آن RG59 گویند. این کابل از نظر ساختمان کلی کاملا شبیه کابلهای آنتن تلویزیونی است و تنها تفاوت آن در قطر مغزی و حجم شیلد است.کابلهای تصویر RG59 در کیفیت های کاملا متفاوتی تولید می شوند. با کیفیت ترین کابلهای RG59 کابلهای با شیلد و مغزی مسی هستند.

در سیستم های مداربسته انالوگ باید از هر دوربین مداربسته یک کابل تصویر به طور مستقیم به دستگاه DVR متصل گردد.

خصوصیات کابل

مهمترین خصوصیت این کابل قطر مغزی آن است. در کابلهای RG59 قطر مغزی بین 1.2 تا 1.8 میلیمتر می باشد. جنس مغزی کابل میتواند از مس، المینیوم و یا آلیاژ باشد.

در اطراف مغزی کابل یک لایه پلاستیکی از جنس فوم قرار دارد که معمولا رنگی سفید یا شفاف دارد. این عایق نقش جدا کردن مغزی از شیلد را برعهده دارد.

پس از عایق یک لایه از شیلد بافته شده وجود دارد. در برخی انواع با کیفیت تر کابل یک لایه فویل نیز بیش شیلد و عایق فوم قرار گرفته است. شیلد و فویل اطراف کابل وظیفه جذب نویز را برعهده دارند. به ویژه در مسیرهای طولانی ضخامت و جنس شیلد از اهمیت بالایی برخوردار می شوند.

لایه پایانی کابل یک لایه PVC در اطرف کابل است که کابل را عایق و محافظت می کند.

طول کابل

میزان کیفیت کابل تصویر به ویژه در مسافت های طولانی میتواند تاثیر خیلی زیاد بر روی کیفیت تصویر دوربین ها داشته باشد. کابلهای RG59 دارای محدودیت طول تا 500متر هستند. برای استفاده از کابل تا چنین مسافتی نیز باید حتما از کابل با کیفیت استفاده کرد. در صورتی که نیزا به انتقال سیگنال تا فواصل بیشتر از 500متر بود می توان از تقویت کننده استفاده کرد و یا انتقال را از طریق آنتن یا فیبر نوری انجام داد.

قیمت کابل تصویر دوربین مداربسته با توجه به کیفیت آن می تواند کاملا متفاوت باشد.

هارد مناسب سیستم مدار بسته

 اهمیت انتخاب هارد مناسب برای سیستم مداربسته را معمولا مشتریان پس از نصب می فهمند. از آنجایی که این هارد به صورت دائمی در حال ضبط تصاویر است باید از کیفیت به مراتب بالاتری از هاردهای رایانه ای برخوردار باشد. در این مطلب کمی با روشهای انتخاب هارد برای ضبط سیستم مداربسته اشنا میشویم.

نوع هارد

نوع هارد استفاده شده در سیستم های مداربسته هارد دیسک اینترنال است. امکان استفاده از هارد های اکسترنال یا فلش درایو برای ضبط دوربین های مداربسته به هیچ عنوان وجود ندارد.

دوربین مداربسته ضد نور

  دوربین مداربسته ضد نور در واقع اصطلاحی عامیانه برای دوربین هایی است که دارای مکانیزهای جبران سازی اختلاف نور هستند. این مکانیزم ها به دوربین کمک می کنند در شرایط نامناسب نوری تصویری بهتر به شما تحویل دهد.

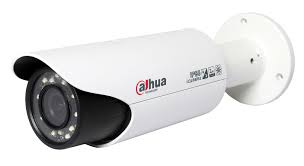

دوربین مداربسته داهوآ (Dahua)

شرکت داهوآ یکی از شرکتهای پیشگام و پیشرفته در زمینه تولید سیستم های حفاظت تصویری است. سبد محصولات این شرکت شامل طیف عظیمی از دوربین ها، تجهیزات ضبط، نمایشگرها و تجهیزات نظارت ترافیک است. داهوآ اولین شرکت در چین بود که دستگاه DVR با کیفیت ضبط Full D1 را در سال 2001 تولید کرد. یکی ویژگیهای داهوآ ساخت یک قسمت تحقیق توسعه بسیار بزرگ است و برای این کار سالیانه 10% از درامد خالص خود را اختصاص میدهد. در حال حاضر داهوا حدود 2000 نیرو در بخش تحقیق و توسعه خود دارد.
داهوا دارای یک شبکه فروش کشوری و جهانی است. جدا از دفتر فروش واقع در چین، داهوا چندین دفتر در آسیا، امریکا، اروپا، اقیانوسیه و افریقا دارد. در راستا تقویت بازارهای فروش داهوا برای تمامی محصولات خود در چین "سه سال گارانتی" ایجاد کرده که نشان دهنده کیفیت بالای محصولات این شرکت است.
شرکت داهوا دارای 422 ثبت ایده و 22 ثبت اختراع متفاوت است. رشد سریع این شرکت باعث شد در سال 2012 با 60% افزایش فروش نسبت به سال قبل به نهمین تولید کننده بزرگ تجهیزات حفاظتی جهان بدل شود.

آموزش نصب دوربین مداربسته انالوگ

نصب دوربین مداربسته انالوگ کاری بسیار ساده است. همه چیز در سطح زدن زدن چند فیش و وصل کردن ان به دستگاه و کابل است. ریز تمامی این توضیحات را در این مقالات خواهد خواند و با انها اشنا خواهید شد.

تجهیزات مورد نیاز

• دوربین مدابسته: (راهنمای انتخاب دوربین مداربسته)

• دستگاه DVR: (راهنمای انتخاب دستگاه DVR)

• کابل تصویر: به ازای هر دوربین انالوگ باید یک کابل تصویر RG59 کشیده شود. انواع این کابل متفاوت است اما در صورت خاص نبودن شرایط کابل ساده RG59 نیاز شما را برطرف خواهد کرد.

• هارد دیسک: (هارد دیسک مناسب برای DVR)

• کابل برق: برای تغذیه دوربین ها می توان از کابل برق با سیم نایلونی برق استفاده کرد. کابلی با ضخامت 0.75 سانتی متر برای تغذیه یک دوربین کافی است. اگر تعداد دوربین های شما زیاد بود باید از کابل با ضخامت بیشتر استفاده کنید.

• منبع تغذیه: برای هر دوربین باید یک منبع تغذیه حداقل 1 امپر در نظر بگیرید. البته مصرف دوربین های از این مقدار کمتر است. در انتخاب منبع تغذیه شما دو انتخاب متفاوت دارید. ابتدا استفاده از یک منبع تغذیه مرکزی و دوم استفاده یک منبع به ازای هر دوربین مداربسته.

• اتصالات: اصلی ترین فیش مورد نیاز برای نصب سیستم داربسته انالوگ فیش BNC است. این فیش یک فیش بزرگ فلزی است که انواع متفاوتی دارد. (برای توضیحات بیشتر این مطلب را بخوانید)

• متعلقات نصب: متعلقات نصب دستگاه DVR خیلی زیاد هستند. برخی از پرکاربردترین انها عبارتند از: داکت، باکس پلاستیکی، لوله فلکسی و ... برای اشنایی با اصول نصب این تجهیزات بهتر است این مقاله را بخوانید.

دوربین مداربسته Weather Proof چیست؟

اصطلاح Weatherproof اصطلاحی است که ممکن است در کاتالوگ های دوربین های مداربسته به آن بخورده باشید. این اصطلاح برای جلوگیری از کج فهمی واژه ضد آب به کار می رود. معادل انگلیسی واژه ضدآب Waterproof است اما این اصطلاح در مورد تجهیزاتی استفاده می شود که امکان قوطه ور کردن انها در آب وجود دارد.

از انجایی که دوربین های Weatherproof دارای استاندارد بدنه IP66 می باشند پس در صورت قوطه ور کردن آنها در آب امکان اسیب دیدن دوربین وجود خواهد داشت از این رو از این اصطلاح برای نشان دادن مقاومت دوربین در مقابل آب استفاده می شود.

استاندارد IP استانداردی است که مشخص می کند بدنه یک وسیله الکتریکی تا چه حدی در مقابل نفوذ اب و ذرات ریز مقاوم است. (برای اطلاعات بیشتر در رابطه با این استاندارد این مطلب را بخوانید)

دوربین های Weatherproof را میتوانید به راحتی با فشار اب بشویید. البته این در صورتی است که قیمت ورودی کابل دوربین را به وسیله یک عایق از قبل پوشانده باشید. (این قسمت در زمان نصب دوربین معمولا توسط دیوار بسته می شود)

Optical Zoom یا زوم اپتیکال به چه معناست؟

به طور کلی زوم یا بزرگنمایی در تصویر را به دو دسته کلی تقسیم می کنند. زوم اپتیکال و زوم دیجیتال زوم اپتیکال به بزرگنمایی گفته می شود که از طریق تغییر در فاصله کانونی لنز دوربین ایجاد می شود. به صورت کلی هرچه فاصله کانونی لنز دوربین بیشتر باشد میزان بزرگنمایی ان بیشتر است.

تفاوت لنز وریفوکال با لنز زوم

لنز ویفوکال و لنز زوم دارای یک نقطه مشترک هستند. در هر دوی انها امکان تغییر فاصله کانونی وجود دارد. این امکان در لنز وریفوکال به صورت دستی صورت می گیرد به این صورت که شما با دست لنز را چرخانده و به زاویه مناسب خود تنظیم میکنید. پس از تنظیم فاصله کانونی شما معمولا باید فوکوس دوربین را دوباره تنظیم کنید.
در لنزهای زوم عمل تغییر فاصله کانونی دوربین به صورت خودکار انجام می گیرد. به این معناست که شما تنها دستور انجام زوم را صادر می کنید و لنز فاصله کانونی خود را با توجه به میزان زوم مورد نظر شما افزایش می دهد. معمولا در لنزهای زوم فوکوس لنز پس از تغییر فاصله کانونی به صورت خودکار تنظیم می شود.

تفاوت زوم اپتیاکال با زوم دیجیتال

در ساده ترین تعریف میتوان زوم اپتیکال را شکل واقعی و زوم دیجیتال را شکل مجازی از بزرگنمایی معرفی کرد. در زوم اپتیکال با انجام بزرگنمایی کیفیت و رزولوشن تصویر تقریبا بدون تغییر باقی می ماند. اما در زوم دیجیتال با کشیدن تصویر اجزای ان به صورت بزرگتری به نمایش در می ایند و در واقع شما هرقدر بیشتر بزرگنمایی داشته باشید رزولوشن تصویر شما کمتر خواهد شد.
با توجه به کاهش روزولشن تصویر، زوم دیجیتال تنها جنبه ای تبلیغاتی دارد و کاربردی به عنوان بزرگنمایی برای شما نخواهد داشت.

Digital Zoom یا زوم دیجیتال به چه معناست؟

به طور کلی زوم یا بزرگنمایی در تصویر را به دو دسته کلی تقسیم می کنند. زوم اپتیکال و زوم دیجیتال زوم دیجیتال به بزرگنمایی گفته می شود که از طریق کشیدن تصویر به صورت دیجیتال ایجاد می شود. برای درک عملکرد زوم دیجیتال یک عکس را در دست خود تصور کنید. حال فکر کنید شما عکس را به چشمان خود نزدیک و نزدیک تر می کنید. با نزدیک شدن عکس شما اجزای ان را بزرگتر خواهید دید اما تغییری در کیفیت عکس ایجاد نمی شود. در واقع تنها زمانی نزدیک کردن عکس به شما کمک می کند که عکس کیفیت خوبی داشته باشد.
به همین صورت در زوم دیجیتال هم تنها زمانی انجام این زوم به شما کمک می کند که تصویر شما کیفیت خوبی داشته باشد. در صورت کم بودن کیفیت تصویر با انجام زوم دیجیتال تنها تصویر شما بزرگتر خواهد شد.

تفاوت زوم اپتیاکال با زوم دیجیتال

در ساده ترین تعریف میتوان زوم اپتیکال را شکل واقعی و زوم دیجیتال را شکل مجازی از بزرگنمایی معرفی کرد. در زوم اپتیکال با انجام بزرگنمایی کیفیت و رزولوشن تصویر تقریبا بدون تغییر باقی می ماند. اما در زوم دیجیتال با کشیدن تصویر اجزای ان به صورت بزرگتری به نمایش در می ایند و در واقع شما هرقدر بیشتر بزرگنمایی داشته باشید رزولوشن تصویر شما کمتر خواهد شد.
با توجه به کاهش روزولشن تصویر، زوم دیجیتال تنها جنبه ای تبلیغاتی دارد و کاربردی به عنوان بزرگنمایی برای شما نخواهد داشت.
