انتخاب دوربین های مداربسته انالوگ با توجه به کاربری

 جدول زیر اشنایی کلی به شما در رابطه استاندارد تفکیک پذیری تیوی لاین خواهد داد. دوربین های موجود در بازار معمولا کیفیتی بین 420 تا 720 تیوی لاین دارند که با توجه به کاربرد خود می توانید از انها استفاده کنید.

کاربرد	توضیحات	کیفیت تصویر
فضاهای کوچک (تا 10متر مربع)، محیطهای کم اهمیت	کیفیت تصویر متوسط	400TVL
فضاهای متوسط (تا 20 متر مربع)، محیط های با درجه اهمیت نسبی متوسط	کیفیت تصویر متوسط به بالا	500TVL
فضاهای متوسط (تا 30 متر مربع)، میحطهای با درجه اهمیت نسبی متوسط به بالا	کیفیت تصویر بالا	600TVL
فاضاهای باز یا محیط های با اهمیت نسبی بالا	بیشترین کیفیت سیستم انالوگ	700TVL

تیوی لاین (TVL) چیست؟

تیوی لاین (TVL) یک استاندارد رایج برای نمایش تفکیک پذیری یا رزولوشن در سیستم های تلویزیونی آنالوگ است. در این استاندارد تعداد خطهای قابل تفکیک عمودی تصویر به عنوان تیوی لاین یک وسیله در نظر گرفته می شود.
در سیستم های مداربسته انالوگ از استاندارد TVL برای نشان دادن تفکیک پذیری تصاویر دوربین استفاده می شود. طبیعتا هرقدر تیوی لاین یک دوربین مداربسته بالاتر باشد قدرت نمایش جزئیات توسط آن بیشتر است.
با توجه به انتقال تصاویر دروبین های انالوگ از طریق استاندارد PAL ماکزیمم تیوی لاین قابل انتقال برای دوربین های مداربسته انالوگ 720TVL است. دوربین های انالوگی که با کیفیت بیش از 720TVL تولید می شوند تفاوت تصویری را در محل نمایش نشان نخواهند داد. به همین دلیل هیچ یک از برندهای برتر تولید کننده دوربین مداربسته دوربینی با کیفیت بیش از 720TVL ندارند.

رزولوشن تصویر بیشتر از 720تیوی لاین

همانطور که میدانید در سیستم انالوگ انتقال تصویر از طریق استانداردهای تلویزیونی (PAL و NTSD) صورت می گیرد. در هیچ یک از این استاندارد ها امکان انتقال تصویر با بیش از کیفیت 720 تیوی لاین وجود ندارد. بنا براین در صورتی که دوربین شما چیپ تصویری با کیفیت بیش از 720 تیوی لاین هم داشته باشد شما در هنگام نمایش و ضبط بیش از ان را دریافت نخواهید کرد.
از همین رو تولید کنندگان بزرگ و معتبر دوربین مداربسته دوربین هایی با کیفیت بیش از 720 تیوی لاین تولید نمی کنند.

تبدیل روزولوشن انالوگ به دیجیتال

بیشتر به واسطه کار کردن با انواع دوربین های دیجیتال اشنایی خیلی بیشتری را رزولوشن های دیجیتال تصویر دارند به همین خاطر در این جدول تبدیلی ساده را از چند کیفیت تصویر انالوگ و معادل دیجیتال انها می پردازیم.

روزولشن به مگا پیکسل	روزولشن دیجیتال	کیفیت تصویر انالوگ
0.25 مگاپیکسل	510x492	480TVL
0.38 مگاپیکسل	768x494	600TVL
0.41 مگاپیکسل	811x508	650TVL
0.56 مگاپیکسل	976x582	700TVL

همانطور که می بینید کیفیت تصویر 720TVL (ماکزیمم کیفیت دوربین های انالوگ) در مقایسه با سیستم های مگا پیکسلی هنوز هم کیفیت پایینی محسوب خواهد شد (حدود 0.5 مگا پیکسل) پس در صورتی که به دنبال دوربینی با کیفیت واقعا بالا هستید بهتر است از استفاده از دوربین های انالوگ خود داری کنید.

دوربین مدار بسته ضد خرابکاری

سیستم های wvcw480 طراحی منحصر به فردی برخوردارند که بر اساس استاندارد ip66 در مقابل نفوذ آب مقاوم هستند و هم چنین از سیستم های لنز ضد لرزش و تکنولوژی سوپر داینامیک نیز بهره می برند . پوشش آلومینیومی این سیستم با یک لایه 3/5 میلی متری از پلی کربنات پوشانده شده است.که لنز دوربین نیز به آن متصل می گردد . مجموعه دوربین و لنز آن به شدت در مقابل ضربات و شوک های فیزیکی خارجی محافظت می شوند.

دوربین های سری wvcw480 از تکنولوژی سوپر داینامیک بهره می برند،و به مجموعه دوربین های ضد ضربه شرکت پاناسونیک پیوسته اند.علاوه بر ویژگی دید در روز و شب ، این دوربین ها به تکنولوژی لنز ضد ضربه نیز مجهز هستند . که تضمین کننده عملکرد مطمئن سیستم در زوم کردن بر اشیاء مختلف است .

بدنه مقاوم به همراه ایمنی در برابر نفوذ آب این سیستم با استاندارد ip66  هماهنگ است . و علاوه بر آن کیفیت تصویر بالای این دوربین ها به همراه زوم 160 برابر تضمین کننده یک سیستم نظارتی کار است .

این دوربین از یک سیستم ضد رطوبت استفاده می کند که رطوبت ناشی از تغییرات دما را کم می کند و البته سیستم گرمایی آن به طور پیوسته دما را کنترل کرده می تواند محدوده کاری دمایی دوربین را از محدوده 30 تا 50 کنترل کند .

سیستم ضد رطوبت الکترولیز به صورت یک خشک کننده الکتریکی عمل می کند که بر اساس الکترولیز کردن رطوبت داخلی و انتقال آن به خارج محفظه ی دوربین می تواند از غلظت گاز های مرطوب بکاهد .

سیستم اتوماتیک لرزش گیر تصاویر در این دوربین تضمین می کند که در هنگام وقوع لرزش های دوربین ناشی از عواملی همچون عبور قطار و یا وسایل نقلیه سنگین از آن مکان ،تصاویر با حداقل لرزش ممکن حاصل شده باشد .

هم چنین سیستم دیجیتال تشخیص حرکت این دوربین می تواند در هنگام تشخیص حرکت این دوربین می تواند در هنگام تشخیص حرکات مشکوک زنگ خطر را به صدا در آورد.هم چنین بر اساس نیاز و تقاضای کاربران می توان از یک حافظه ی فعال همچون یک دیسک ذخیره ساز در کنار دوربین استفاده کرد تا به ثبت تصاویر بپردازد .

انتخاب محل نصب دوربین مدار بسته

برای نصب دوربین مدار بسته بایستی که با ابزارها و اتصالات نصب و تجهیزات برق آشنایی داشته باشید . در زیر برای شما روش ساده و ابتدایی نصب یک دوربین مدار بسته را با فرض بر این موضوع که شما اطلاعات فنی و آشنایی با سیم کشی و استفاده از ابزار های برق را حداقل به صورت ابتدایی می دانید ، توضیح می دهیم .
برای نصب دوربین مدار بسته در ارتفاع ، باید بدانید که این کار برای مبتدی ها خطرناک است و بهتر است که کار را به یک نصاب حرفه ای بسپارید . در غیر این صورت مسئولیت هر اتفاق و آسیبی به عهده خود شما می باشد .
برای انجام کار باید یک نقشه یا پلان از سیستم داشته باشیم . در پلان بایستی محل نصب دوربین های مدار بسته را مشخص کرد . در نظر داشته باشید که نصب دوربین مدار بسته در محیط های کم نور و تاریک توصیه نمی شود ولی اگر نصب دوربین مدار بسته در در محیط تاریک و کم نور الزامی بود می توانید از دوربین مدار بسته دید در شب استفاده کنید البته تصویری که به شما می دهد به صورت سیاه سفید است .

نکته دیگری که بایستی در نظر داشته باشید این است که دوربین مدار بسته نباید مستقیم رو به خورشید باشد همچنین لامپ های پر نور . مهمترین قسمت نصب دوربین مدار بسته انتخاب کردن محل نصب دوربین می باشد . به غیر از نور محیط شما باید فاصله طولی شی یا محیط مورد فیلم برداری را نیز در نظر داشته باشید . برای خرید لنز دوربین مدار بسته روشنایی محیط و فاصله شی تا دوربین از اهمیت ویژه ای برخوردار است . به عنوان مثال برای یک محیط 50 متری بک لنز 3.6 بسیار مناسب است . فاصله کانونی لنز با بیشتر شدن فاصله طولی شی از دوربین مدار بسته نیز بیشتر می شود . خرید یک لنز مناسب برای دوربین مدار بسته نیاز به یک فرد با تجربه دارد که با توجه به نور محیط و فاصله شی تا دوربین بهترین انتخاب را داشته باشد . البته شما می توانید از دوربین مدار بسته ای که دارای لنز فوکوس است استفاده کنید منتها این نکته لازم به ذکر است که محدوده فوکوس این نوع لنز ها محدود است .
شما باید نقاط و مکان های مهم را مشخص کنید تا بتوانید تعداد دوربین های مدار بسته را به نیاز واقعی تعیین کنید و از هزینه های اضافی برای نصب و خرید دوربین مدار بسته بیشتر بکاهید .
در زمان نصب دوربین مدار بسته بهتر است طوری دوربین ها نصب شوند که هر دستگاه به صورت جداگانه محیطی را کاملا پوشش دهد یا اصطلاحا همپوشانی نداشته باشند البته اگر حفظ امنیت دوربین مدار بسته نصب شده نیز مد نظر باشد باید عکس این موضوع عمل کنید یعنی باید دوربین ها همپوشانی داشته باشند و هر دوربین مداربسته در دید و تصویر دوربین مدار بسته دیگر قرار گیرد نکته مهم دیگر در انتخاب محل دوربین مدار بسته امکان کابل کشی استاندارد در محل نصب دوربین مدار بسته است .

نحوه سیم کشی دوربین مدار بسته

همانطور که می دانید نحوه سیم کشی و نوع کابل تاثیر مستقیم بر روی تصویری دارد که شما از دوربین مداربسته به دست می آورید بنابراین مهمترین و اصلی ترین قسمت در نصب دوربین مدار بسته مربوط به سیم کشی سیستم می شود . برای انجام این کار باید در نظر داشته باشید که کوتاه ترین مسیر برای سیم کشی را انتخاب کنید زیرا در سیم کشی ها با مسافت طولانی و غیر استاندارد سیگنال های تصویر ضعیف می شود .
در نصب سیستم دوربین مدار بسته بعد از بازدید کارشناس و مشخص شدن تعداد دوربین های مدار بسته مورد نیاز باید مسیر سیم کشی ، داکت کشی و جاگذاری لوله ها را مشخص کنیم . مسیرها باید طوری انتخاب شود که کمترین مسافت را داشته باشد و پر پیچ و خم نباشد . همچنین باید از کنار کابل های برق جریان بالا عبور نکند . ممکن است شما بخواهید کابل های دوربین مدار بسته را از اتاق آسانسور و یا رایزر ها عبور دهید در این حالت باید کابل های دوربین فاصله استاندارد را از کابل هایی که نویز ایجاد می کند را داشته باشد . مسیر سیم ها ممکن است بر روی سطح دیوار به صورت روکار باشد که باید از داکت های پلاستیکی یا فلزی استفاده نمائید یا داخل سقف کاذب که بایستی سیم ها را از لوله های با کیفیت و ماندگاری بالا از جنس پلاستیک رد کنید و یا اگر سیم کشی به صورت دفنی بود باید از لوله های فلکسی که دارای روکش هستند استفاده کنید تا در برابر اسیب های ناشی از جوندگان دور بماند در هر صورت باید طوری سیم کشی را انجام داد که سیم ها به مرور زمان آسیب نبیند و ماندگاری بالایی داشته باشند . در هنگام سیم کشی بایستی سیمها را شانه کرد تا از پیچ و تاب خوردن آن جلوگیری شود . در برخی از سیستم های نصب شده که دارای نویز در تصویر هستند بعد از بررسی به این نتیجه رسیدیم که کابل ها بین سیم های دیگر بدون روکش و داکت رها شده و حتی با بست هم به جایی بسته نشده اند خوب این فقط بی دقتی و کم کاری نصاب است !

مقایسه دوربین های آنالوگ و مگاپیکسلی:

در مقایسه دوربین ها باید به این نکته توجه داشت که هر دوربین برای یک کاربرد خاص ساخته شده است . وضوح تصویر دوربین های ان تی اس سی انالوگ بیشتر از وضوح تصویر دوربین های تلویزیون های آنالوگ نمی شود ، اما وضوح تصویر دوربین های شبکه امروزی می تواند ان تی اس سی یا مگاپیکسلی باشد . وضوح تصویر دوربین های مگاپیکسلی با وضوح تصویر دوربین های آنالوگ و شبکه تفاوت دارد و محدود به قالب های ویدئویی آنالوگ CIF و 4CIF قدیمی نیست .



وضوح تصویر این دوربین ها از 1 مگاپیکسل (1/3MP) شروع شده و افزایش می یابد.همان طور که پیش از این توضیح داده شد با افزایش تعداد پیکسل های دوربین جزئیات بیشتری از صحنه قابل ثبت می شود.کیفیت تصاویر دوربین های ان تی سی شبکه نسبت به دوربین های آنالوگ متصل به کد گذار بهتر است. ولی از نظر نرخ فریم ارسالی و حساسیت نوری (محدودیت پردازنده و حسگر CMOS) هردوی آنها ضعف اساسی دارند.دوربین شبکه مستقیما از اطلاعات دیجیتال تصاویر را تولید می کند و به همین دلیل دائما اطلاعات ویدئویی آنالوگ به پردازش گر داخلی دوربین شبکه می رسد.حجم سنگین پردازش اطلاعات در دوربین شبکه باعث شده است که این دوربین ها نتوانند نرخ فریم ارسالی 30FPS را در وضوح تصویر بالاتر حفظ کنند این مشکل در مورد دوربین های شبکه ptz در نرخ ارسال 30 فریم در ثانیه و جبران چرخش ،تغییر جهت،بزرگنمایی و اجرای عملیات فشرده سازی قالب های MPEG-4 یا H.264 حادتر می شود.

تفاوت دوربین های آنالوگ و تحت شبکه IP

اگر شما بدنبال سیستم امنیتی هستید که محل کار یا منزل خود را نظاره کنید، یکی از تصمیماتی که باید بگیرید انتخاب میان دوربین آنالوگ و IP است. دوربینهای آنالوگ بر اساس داده های ویدوئی کار می کنند مانند تلویزیون یا دوربین فیلم برداری و یا مانیتور و یک IP Camera بر پایه مبنای دیجیتال یا باینری، داده ها را ارسال می نماید و همانند دیگر تجهیزات تحت شبکه یک آدرس به خود اختصاص می دهد ، در دوربین های IP علاوه بر محیط شبکه داخلی در مرورگرهای وب هم می توان تصاویر را رصد کرد. حال بیایید یک مقدار دقیق تر به نظرات مخالفان و موافقان نگاه کنیم تا بدانیم کدامیک مناسب ترین و بهترین گزینه برای شما می باشد. موافقان دوربینهای آنالوگ:

1. تنوع: دوربینهای آنالوگ در مدلها و قالبهای مختلفی طراحی و عرضه شده اند.
2. قیمت ارزان: عموماً دوربینهای آنالوگ از قیمت ارزانتری نسبت به IP برخوردارند.
3. سازگاری بالا: نصب و راه اندازی آنها بسیار ساده می باشد.
4. مخالفان دوربینهای آنالوگ:
5. فقدان امکانات: بسیاری از دوربینهای آنالوگ از تکنولوژی روز بی بهره اند مانند زوم دیجیتال.
6. مشکل تداخل امواج و دزدی تصاویر: در دوربینهای آنالوگ بدلیل ارسال تصاویر بدون رمزگزاری هک کردن براحتی امکان پذیر می باشد.
7. عدم پوشش نظارتی در فضاهای بزرگ: دوربینهای آنالوگ برای نظارت محیط های وسیع گزینه مناسبی نیستند.
8. خرید نرم‌افزار: به تعداد دوربینهای آنالوگ بایستی مجوز نرم‌افزاری نیز خریداری شود.
9. موافقان دوربینهای IP Camera:
10. بهترین گزینه برای وایرلس: این دوربینها پس از رمزگذاری، دیتا را ارسال می نمایند پس اگر شبکه شما هک شود امکان هک کردن تصاویر ابداً وجود ندارد.
11. امکان تامین ولتاژ برق با یک کابل شبکه: در مدلهای PoE به جای کابل کشی برق و شبکه کافیست فقط یک رشته کابل مانند Cat5 برای رساندن برق و دیتا استفاده شود.
12. نظارت از طریق اینترنت: دوربینهای IP برای نظارت از راه دور خیلی بهتر از دوربینهای آنالوگ می باشند.
13. ذخیره آسان اطلاعات: ذخیره دیتا به مراتب ساده تر و دسترسی به آن آسانتر از دوربینهای آنالوگ می باشد.
14. مخالفان دوربینهای IP Camera:
15. قیمت بالا:دوربین های IP بدلیل امکانات و تکنولوژی روز بکار رفته در آنها قیمت بالاتری دارند.
16. نیاز به پهنای باند زیاد: دوربین های IP به نسبت آنالوگ از پهنای باند زیادتری استفاده می کنند

تکنولوژی دوربین های آنالوگ HD-SDI از 2 سال پیش برای حفظ بازاردوربین مداربسته آنالوگ معرفی شد و این تکنولوژی توسط شرکت های کره ای که فقط دوربین مداربسته آنالوگ تولید می کردند عرضه شد.

HD-SDI به جهت نقاط ضعف بسیار زیادی که دارد نتوانست موفقیت زیادی بدست آورد و با فروش کم تقریباً با شکست مواجه شده است .

نقاط ضعف دوربین مداربسته HD-SDI:

بیشترین رزولوشن تصویر در دوربینمداربستهHD-SDI۲ مگاپیکسل است در حالی که در دوربین

ip ،دوربینهای با رزولوشن تصویر بیشتر از ۱۰ مگاپیکسل تولید شده است و در حال حاضر حتی دوربین های مداربسته 3وحتی 5 مگاپیکسل هم از لحاظ اقتصادی و هم کیفیت تصویر به صرفه تر می باشند و فرق قیمتی چندانی با دوربین های HD-SDI ندارند.

در نوع دوربین های آنالوگ HD-SDI محدودیت کابل کشی یکی ازچالش های بزرگ می باشد و حتی اگر بهترین نوع کابل کواکسیال RG نیزجهت کابل کشی استفاده گردد بیشتر از ۱۵۰ متر کابل کشی امکان پذیر نیست و بایستی یک تقویت کننده تصویردر طول کابل کشی قرار داده شود.

یک دستگاه DVR چهار کانال HD-SDI به علت قیمت بالایی که دارد تقریباً برابر با قیمت DVR 16CH FULL D1 از لحاظ اقتصادی اصلاً به صرفه نمی‌باشد.

تجهیزات سیستم مدار بسته

یک سیستم حفاظتی دوربین مدار بسته حداقل شامل تعدادی دوربین (camera)، دستگاه جمع آوری تصاویر(DVR)، کابهای برق و کابل دوربین می باشد. تجهیزات جانبی از جمله تجهیزات انتقال تصویر، ذخیره سازی و نمایش را نیز می توان بصورت اختیاری استفاده نمود.

دوربین

دوربین وسیله‌ای است که تصاویر را ضبط می‌کند. تصاویر می‌توانند در خود حافظه‌ی دوربین یا مکان دیگری ذخیره شوند. این تصاویر می‌توانند تصاویر ثابت یا تصاویر متحرک، مانند ویدیو یا فیلم باشند. سیستم ضبط تصویر در دوربین‌ها، اساساً در دو نوع آنالوگ و دیجیتال هستند. دوربین‌های آنالوگتصاویر را بر روی نگاتیو ثبت می‌کنند در حالی که در دوربین‌های دیجیتال، تصاویر روی کارت‌های حافظه دیجیتال ذخیره می‌شود.

نام گذاری دوربین های مداربسته قاعده مشخصی را پیروی نمی کند و بیشتر بر اساس شکل ظاهری دوربین ها ، نوع کاربری و بعضا نام اختصاصی یک کارخانه است (مانند دوربین مکعبی یا ریگولار که نام گذاری کارخانه کمدکس است). از اینرو در بحث دوربین های مداربسته نام هایی چون: دام ، باکس ، جعبه ای ، صنعتی ، بالت ، استوانه ای ، فشنگی ، تفنگی ، مینیاتوری ، پین هول و... .

رزولیشن یا تفکیک پذیری

متفاوت از دوربین‌های آنالوگ که رزولیشن آنها با تی وی لاین (TVL) مشخص می‌شد (تعداد خطوط افقی موجود در تصویر) در دوربین‌ها تحت شبکه رزولیشن به پیکسل عنوان می‌شود.

به عنوان مثال ۵۲۰ تی وی لاین در یک دوربین آنالوگ با رزولیشن ۷۵۲x۵۸۲ برابری می‌کند (که در نوع آنالوگ رزولیشن نسبتاً بالایی به شمار می‌رود)

استفاده از دوربین‌های ۲ و ۳ مگاپیکسلی به صورت دوربین‌های شبکه به سرعت رایج شده و این دوربین‌ها می‌توانند تصاویری به مراتب بهتر از دوربین‌های آنالوگ ارائه دهند.

امروزه حتی دوربین‌های شبکه با روزلیشن ۱۶ و ۲۰ مگاپیکسل نیز وجود دارد. این دوربین‌ها می‌توانند تصاویر را با تمام جزئیاتشان نمایش دهند. از این دوربین‌ها معمولاً برای مشاهده محیط‌های پهناور استفاده می‌شود.

عملکرد در نور کم

دوربین‌های دوربین تحت شبکه اولیه عملکرد مناسبی در نور کم نداشتند و مکانیزم جبران‌کننده آنها نیز باعث کاهش تعداد فریم‌ها در تصویر می‌شد که به یک تصویر بی کیفیت و نامنظم می‌انجامید.

اما دوربین‌های امروزی می‌توانند تصویر نسبتاً مناسبی را حتی در نور یک لوکس نیز ایجاد کنند و از نور موجود استفاده مناسب را بکنند و ۲۵ فریم در ثانیه را در هر شرایطی ایجاد کنند. ^[۴]به این دوربین ها اصتلاحا Day&Night میگوییند.هر لوکس به اندازه نور یک شمع محاسبه میشود یعنی دوربینی که در مشخصات آن مثلا قید شده5./ lux می تواند یک متر مربع را با نور نصف یک شمع روشن کند. هر چه عدد لوکس در مشخصات پایین تر باشد دوربین قدرت بیشتر دارد .م مثلا دوربینی با قدرت 5./. ضعیف تر از دوربینی است که لوکس ان 1../. است.

DVR  چیست ؟

دستگاه ضبط تصاویر دیجیتال Digital Video Recording  که به اختصار DVR نامیده می شود یک سیستم نظارت و کنترل بر دوربین های مداربسته آنالوگ است. این سیستم قابلیت های فرآوانی را برای دوربین ها فرآهم می کند. از ضبط تصاویر با فرمت های تصویری و کیفیت های مختلف تا قابلیت های هشداری متنوع. ارتباط با شبکه و بکارگیری نرم افزارهای کاربردی.

دی وی آر ها شامل تعداد محدودی ورودی و خروجی تصویر و صدا هستند و همین محدودیت تعداد ورودی ها آنها را دسته بندی کرده است. دی وی آر های با 4 ورودی تصویر را دی وی آر 4 کانال (DVR 4CH) می نامند . به همین ترتیب تعداد کانال ها می تواند 8 ، 16 و 32 باشد. دی وی آر های رایج در بازار از 32 فراتر نمی روند. اینها استاندارد های ورودی تصاویر هستند گرچه ممکن است برخی از شرکت ها خصوصا شرکت های چینی تعداد ورودی های متفاوتی برای محصولات خود در نظر بگیرند.

انواع DVR :

صرف نظر از انواع دی وی آر از نظر تعداد کانال که می توانند 4 کانال ، 8 کانال ، 16 کانال ، 32 کانال و یا... باشند ، DVR  های موجود در بازار در دو دسته کلی نیز تقسیم بندی می شوند.

1. دی وی آر های استندلون Standalone
2. کارت دی وی آر



1. کارت DVR:

کارت DVR یک کارت کامپیوتری است که در دو حالت داخلی (اینترنال) یا خارجی (اکسترنال) بر روی کامپیوتر نصب می گردد. کارت دی وی آر در واقع رابط بین دوربین های مداربسته آنالوگ با سیستم کامپیوتر است. مابقی وظایف را کامپیوتر انجام می دهد. اطلاعات نیز درون کامپیوتر ذخیره می شود.

این سیستم بیشتر برای مصارف کوچک و استفاده های کوتاه مدت توصیه می شود. اشاره به این نکته که یک کامپیوتر را باید برای استفاده از این کارت در نظر گرفت ضمن اینکه برای کارایی و امنیت بیشتر می بایست از استفاده های دیگر با کامپیوتر پرهیز شود هزینه های بالای برق که همزمان بخش های مختلف پی سی مورد استفاده قرار می دهند همگی بازار را به استفاده از سیستم های مستقل دی وی آر سوق می دهد.

1. دی وی آر استندلون STANDALONE:

سیستم DVR مستقل از کامپیوتر را دی و آر استندالون می نامند. این دستگاه که معمولا در اندازه های متفاوتی در ابعاد دی وی دی پلیر تا کیس کامپیوتر در بازار موجود است بر حسب نیاز می تواند کوچک یا بزرگ و با قابلیت های متفاوت باشد. از آنجا که این سیستم بطور خاص برای ذخیره و کنترل دوربین های مداربسته طراحی شده است استفاده از آن در مقابل نوع کارت کامپیوتر دی وی آر ترجیح داده شده و توصیه میگردد.

همانگونه که اشاره گردید تعداد کانال DVR  ها از روی تعداد ورودی تصویر تعیین می شود حال آنکه دی وی آر ها می توانند دارای تعداد کانال متفاوت ورودی برای صدا باشند. در بازار این دستگاه ها ممکن است هیچ ورودی صدا نداشته باشند و یا یک یا چند ورودی صدا در آنها تعبیه شده باشد.

معمولا دستگاه های دی وی آر ، پرتی برای لن LAN شبکه دارند که به منظور ارتباط با شبکه داخلی یا اینترنت و بخصوص در  مبحث انتفال تصویر روی اینترنت استفاده می شود. دی وی آر هایی که ورودی صدا و پرت LAN داشته باشند در بازار ایران اصطلاحا فول آپشن (Full Option) می نامند.

گرچه قابلیت های DVR ها متفاوت است و در بین فول آپشن ها نیز گزینه ها بسیار متنوع خواهند بود.

برخی از قابلیت های متفاوت DVR ها:

• هشدار قطع یا خرابی دوربین
• قابلیت حسگر حرکت Motion Detection
• قابلیت ضبط تصاویر با فرمت های مختلف و کیفیت های متفاوت
• ارتباط LAN یا Dial Up
• هشدار حرکت از طریق ایمیل
• امکان ارتباط با FTP
• کنترل از طریق وب
• شمارنده ورود و خروج Counter
• تنظیم نور در نور شدید یا تاریکی مطلق
• زبان های سیستم (فارسی و ...)

NVR  چیست ؟

دستگاه کنترل و ذخیره سازی تصاویر دوربین های مداربسته تحت شبکه IP را Network Video Recording یا به اختصار NVR می نامند. این دستگاه بر مبنای کنترل دوربین های شبکه طراحی شده و مدل های مختلف آن در ابعاد مختلف موجود است. این سیستم امکان کنترل دوربین های IP و ذخیره سازی تصاویر آنها را فراهم می کند. وظایف عمده ان وی آر ها همانند دی وی آر ها بوده و قابلیت های نسبتا مشابهی را دارا می باشند. تفاوت ها تنها در بکارگیری و نحوه ارتباطشان با دوربین هاست. برخلاف DVR ها که اتصال تصویر و صدا را بسادگی فراهم کرده اند نحوه اتصال در NVR ها تابع مستقیمی از مفاهیم شبکه های کامپیوتریست. NVR در واقع مرکز اتصال شبکه بشمار می رود و سیاست های اتصال در شبکه بر حسب نیاز با توجه به الگوی شبکه متفاوت خواهد بود.

تجهیزات جانبی:

BNC

BNC یا British Naval Connector نوعی فیش ارتباطیست که به منظور اتصال کابل های کواسیال بکار  می رود. این اتصال دهنده ها برای کابل های کواکسیلی از قبیل RG59، RG58 تا RG179 و RG316 مناسب هستند.

بی ان سی ها  در زمینه های متفاوتی از جمله تجهیزات رادیویی،تلویزیونی، تجهیزات آزامایشگاهی، سیگنال های ویدیویی و همچنین برخی شبکه های کامپیوتری بکار برده می شوند. همچنین این اتصال دهنده ها فیش های متداول برای ارتباط دوربین های مداربسته آنالوگ هستند.

همانند سایر اتصال دهنده ها BNC ها نیز بصورت نری و مادگی با یکدیگر متصل می شوند شامل یک پین داخلی و یک فک دوار چرخنده می باشند. بدنه چرخشی بی ان سی نر در بی ان سی ماده با چرخشی 180 درجه قفل می شود.

طراحی داخلی BNC ها سبب اتصال قفل شونده و مطمئن شده است.

BNC های موجود در بازار بسته به نوع اتصال آنها با کابل و همچنین ابزار اتصال دهنده آنها در انواع مختلفی یافت میشوند. از آن جمله می توان به بی ان سی های پیچی ، بی ان سی های فنری، بی ان سی های پرسی و... اشاره کرد.

برای اتصال بی ان سی های پرسی به کابل کواکسیال ابزار پرس بی ان سی نیاز است اما برای بی ان سی های پیچی یک پیچ گوشتی ریز کفایت می کند. که البته نیاز به توضیح نیست که اتصال بی ان سی های پرسی مطمئن تر می باشد.

منبع تغذیه

برای اتصال دوربین مداربسته ما نمی توانیم دوربین را به صورت مستقیم به جریان برق وصل کنیم برای این کار احتیاج به آداپتور یا همان منبع تغذیه داریم.

بیشتر دوربین های مداربسته با جریان 12 ولت تا 24 ولت تغذیه میشوند.ولی آمپر دوربین ها با هم متفاوت است.

نکته:اگر به دوربینی بیش از ولتاژ مرد نظر دوربین جریان برسانیم ,دوربین خواهد سوخت مثلا جریان دوربینی اگر 12 ولت باشد به آن 24 ولت جریان برسد آن دوربین می سوزد .میانگین جریان ورودی به دوربین بین 9 ولت تا 12 ولت است.

آمپر:در دوربین مداربسته آمپر هر دوربین متفاوت است .

آمپر دوربینهای مدار بسته:

1:دوربین مداربسته بولت :1 آمپر

2:دوربین مدار بسته باکس:1 آمپر

3:دوربین مداربسته دام :5/. آمپر

4:دوربین مداربسته مینی و پین هول :3/. آمپر

شما شاید در جاهایی مجبور باشید منبع تغذیه 3 دوربین را با یک آداپتور تهیه کنید مثلا دو تا دوربین دام دارید و یک دوربین باکس برای تولید جریان مناسب باید از یک آداپتور 12 ولت با 2 آمپر استفاده کنید تا جریان به خوبی به دوربین هایتان برد.

یک نکته مهم:هنگامه سیم کشی برای منبع تغذیه باید ان نکته را در نظر داشته باسید اگر متراژ سیم کشی شما بیش از 100 متر است برای هر 100 متر 2 ولت اضافه تر در نظر بگیرید.به صورت ساده تر بگم در هر 100 متر ما 2 ولت افت ولتاژ داریم.

طبقه بندی دوربین های مدار بسته

انواع مختلف دور بین های مدار بسته را از جنبه های مختلف طبقه بندی می کنند:

اولین و رایج ترین نوع طبقه بندی، براساس کاربرد این دوربین ها می باشد و در ادامه سایر انواع طبقه بندی نیز برای آشنایی بیشتر  شما آورده شده است.

از نظر شکل ظاهری و کاربرد متناظر:

• دوربین های دام DOME
• دوربین های صنعتی
• دوربین های مینیاتوری
• دوربین های مادون قرمز IR

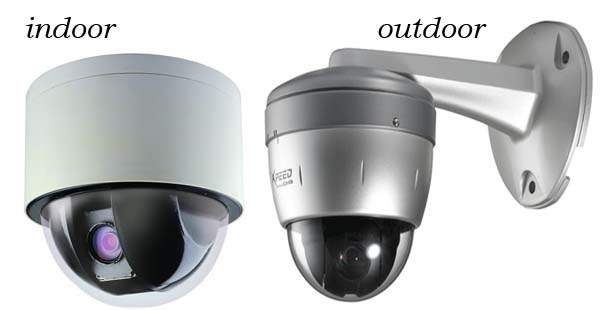

• دوربین های اسپید دام (دوربین های چرخشی PTZ)

از نظر نوع سیگنال:

• دوربین های آنالوگ
• دوربین های Ip (آی پی تحت شبکه)
• دوربین های دو منظوره

از نظر قاب و پوشش:

• دوربین های ضد آب قاب بزرگ (پمپ بنزینی)
• دوربین های مخفی
• دوربین های قاب فانتزی



چگونه هزینه خرید سیستم مدار بسته خود را کاهش دهیم؟

هدف از نوشتن این پست کمک به دوستانی است که قصد دارند تا با کمترین هزینه یک سیستم مدار بسته مناسب با بودجه خود انتخاب کنند.

در این مقاله به شما آموزش داده خواهد شد چطور مرحله به مرحله از هزینه های نصب دوربین مداربسته بکاهید. توجه کنید که مطالب گفته شده به ترتیب اولویت آورده شده اند پس سعی کنید هرچه کمتر از به توصیه های انتهایی لیست توجه کنید.

1)      استفاده از دوربین انالوگ به جای دوربین شبکه: گرچه دوربین های شبکه از قابلیت ها و مزایا بی شماری نسبت به دوربین های آنالوگ برخوردارند اما قیمت آنها تا حدود زیادی استفاده آنها را در کشور ما محدود کرده است. در صورتی که نمی خواهید هزینه زیادی برای نصب دوربین مداربسته کنید بهتر است حتما از دوربین های انالوگ استفاده کنید.

2)      استفاده از دوربین فیکس به جای وریفوکال: اولین روش کاهش هزینه های نصب دوربین استفاده هرچه بیشتر از دوربین های با لنز فیکس (ثابت) به جای دوربین های وریفوکال است. استفاده از لنز وریفوکال می تواند هزینه زیادی را بر شما تحمیل کند که احتمالا غیر ضروری است.

لنزهای وریفوکال زمانی ضرورت پیدا می کنند که شما نیاز به گرفتن تصویر در یک زاویه غیر متعارف داشته باشید. در صورتی که می خواهید از یک دوربین با دید باز استفاده کنید (مثلا در یک اتاق یا یک محیط بزرگ) نیازی به استفاده از لنز قابل تنظیم وجود نخواهد داشت و استفاده از آن تنها برای شما هزینه بیشتری ایجاد میکند.

3)      استفاده از برندهای متفرقه به جای برندهای مشهور: قبلا در رابطه با استفاده از مزایا و معایب استفاده از برندهای معتبر صحبت کرده بودیم. گرچه استفاده از برندهای معتبرتر توصیه می شود اما نباید از هزینه بالای استفاده از آنها چشم پوشی کرد. در صورت استفاده از برندهای مشهور بخشی از پرداختی شما به عنوان مخارج تبلیغات شرکت تولید کننده صرف خواهد شد که احتمالا زیاد مطلوب شما نخواهد بود.

توجه داشته باشید که در صورتی که می خواهید هزینه زیادی برای سیستم مداربسته کنید بهتر است کمتر به سمت اجناس متفرقه در بازار بروید.

4)      استفاده از دوربین های با سنسور تصویر CMOS: دوربین های با سنسور تصویر CMOSیا DIS هزینه به مراتب کمتری نسبت به معادل CCD خود دارند. با وجود پیشرفت های قابل ملاحضه در ساخت سنسورهای CMOS اما انها همچنان دارای نقاط ضعفی نسبتا مهمی نسبت به CCD هستند.

از نقاط ضعیف آنها می توان به طول عمر پایین تر و کیفیت پایین در نور کم اشاره کرد. دوربین های با سنسور تصویر CMOS گاهی به قیمت نصف معادل CCD خود فروخته می شوند.

5)      استفاده از دوربین های با کیفیت پایین تر: طبیعتا هرچه کیفیت تصویر دوربین پایین تر باشد قیمت آن نیز پایین تر خواهد بود. در موقع انتخاب دوربین باید توجه داشته باشید که کیفیت دوربین را با توجه به کاربری آن انتخاب کنید و برای نقاط با حساسیت پایین از دوربین های با کیفیت کمتر استفاده کنید.

6)      استفاده از تجهیزات جانبی متناسب: انتخاب تجهیزات جانبی از قبیل کابل های کواکسیال، کابل برق، آداپتور نیز باید با توجه به دوربین های خریداری شده صورت گیرد و خرید این تجهیزات با توان بالاتر تاثیری در کیفیت ظبط و عملکرد سیستم نخواهد داشت. این مورد در خصوص سیستم هایی که برای محوطه های بزرگ نصب می شوند بسیار تاثیر گذار است.

7)    جانمایی صحیح دوربین و تجهیزات ضیط: انتخاب مکان مناسب برای دوربین ها علاوه بر اینکه به پوشش بهتر فضا و بالابردن عملکرد سیستم منجر خواهد شد همچنین می تواند موجب شود که از لنز های ساده بجای لنز های تله و یا واید استفاده کنیم که ارزان تر هستند و همچنین نیاز به کابل کمتری می باشد.

نکته مهم دیگر در موردد جانمایی صحیح بالا بردن امنیت شبکه و جلوگیری از دسترسی سایرین و سرقت تجهیزات می گردد.

همچنین توجه داشته باشید که در صورت استفاده از دوربین با کیفیت بالا حتما از DVR با کیفیت ضبط بالا نیز استفاده کنید. در غیر این صورت تنها خواهید توانست تصاویر زنده را با کیفیت ببنید و در واقع هزینه ای که برای کیفیت دوربین کرده بودید در ضبط بی اثر خواهد بود.
